【企业展示】会员单位山东华凌电缆有限公司

1、企业概况

山东华凌电缆有限公司成立于1997年，是集电线电缆及高分子材料研发、生产、销售、服务于一体的国家级高新技术企业。

企业拥有国家级企业技术中心、新能源电缆技术国家地方联合工程实验室等多个省级以上创新平台。截止到目前累计承担完成省级以上创新项目65项。获得国家专利68项，其中发明专利16项。公司主编和参与起草国家及行业标准30余项。企业自主研发的三代核电电缆，获得民用核安全设备设计和制造许可证；国内首创的高性能长寿命电缆，将产品使用寿命由25年提高到70年；研发出世界首条超低温电缆及新型高速列车用电缆，解决了我国轨道交通领域高寒地区超低温电缆技术难题，产品技术填补国内空白。与山东省科学院经国际合作项目立项引进白俄罗斯国家科学院高性能尼龙增韧改性技术，并进行持续的合作。

企业产品涵盖长寿命、低烟无卤、阻燃耐火、汽车线、机车线、矿用电缆、船用电缆等三十余个系列，产品广泛应用于核电站、轨道交通、舰船、军工、航空、汽车、机车、电力、石化、石油、冶金、煤矿、机床、建筑、高端装备、道路建设等行业和领域。

企业荣获国家制造业单项冠军企业、国家“专精特新”小巨人企业、“中国线缆行业百强企业”“全国守合同重信用企业”“山东省绿色工厂”“山东省瞪羚企业”“山东省省长质量奖”“山东省名牌产品”“山东省隐形冠军企业”“山东省科学技术进步奖”等诸多荣誉。

2、推广产品介绍

2.1高性能长寿命电线电缆

2.1.1产品研制来源

公司自2006年以来一直高度重视并矢志不移开展核级电缆研制。于2012年8月收到国家核安全局《关于同意山东华凌电缆有限公司K1类电缆特许研制的通知》，同年9月与728院签订《三代核电用电缆研制支持与技术服务》协议。完成了鉴定寿命60年的1E级K1类、K3类和三代核电站壳外系列电缆的模拟件生产和鉴定试验，并通过了国家核安全局组织的专家会，于2016年12月19日取得了民用核安全设备制造/设计许可证。依托核级电缆鉴定寿命60年的设计制造经验，我司提出了核级电缆技术民用化的理念，首次提出了使用寿命70年电缆。

2.1.2高性能系列电缆研制历程：

— 2009年，提出高端的核电专用电缆转化为民用电缆产品的理念，采用核电站用电线工艺和技术、双层绝缘结构和辐照交联工艺，保证电线电缆的机械物理、电气和无卤低烟阻燃性能，延长建筑物中电线电缆的使用寿命。首先在国内提出建筑用电线电缆与建筑物同寿命的理念，长期使用寿命可达70年以上。

— 2010年7月，《高性能建筑用电线电缆》企业标准完成备案，同年国家知识产权局授权高性能建筑电线实用新型专利。

— 2010年12月，产品列为2010年山东省第四批创新项目。并通过山东省经信委和山东省科技厅联合组织鉴定，产品性能达到国内领先水平。

— 2011年7月，高性能建筑用电线及《高性能建筑用电线》标准分别获山东省机械工业协会科技进步二等奖及三等奖。

— 2011年8月，高性能建筑用电线获得了山东省住房和城乡建设厅颁发的推广证书。

— 2012年9月，由公司主导编制的山东省地方标准《DB37/T 2183.1-2012  建筑用阻燃及耐火高性能电线电缆 第1部分:额定电压450/750 V电线》及《DB 37/T 2183.2-2012  建筑用阻燃及耐火高性能电线电缆 第2部分:额定电压0.6/1 kV电力电缆》发布，2012年10月两项标准实施。

— 2013年6月，国家知识产权局授权高性能建筑电缆实用新型专利。

— 2013年12月，国家知识产权局授权建筑用高性能铝合金电缆实用新型专利。

— 2014年1月，济南市城乡建设委员会出具了《济南市城乡建设委员会关于在重点工程中推广应用双层共挤绝缘辐照交联无卤低烟阻燃电线电缆的通知》（济建科字【2014】2号），以使高性能建筑用电线电缆产品在山东省内推广应用。

— 2014年1月，章丘市住房和城乡建设管理委员会、章丘市经信委及公安局出具了《关于推荐和鼓励应用高性能长寿命电线电缆的通知》（章建发[2014]4号），使产品快速推广。

— 2014年3月，由公司主持编制的JG/T 441-2014《额定电压450/750 V及以下双层共挤绝缘辐照交联无卤低烟阻燃电线》及JG/T 442-2014《额定电压0.6/1 kV双层共挤绝缘辐照交联无卤低烟阻燃电力电缆》两项行业标准完成报批。同年9月发布。

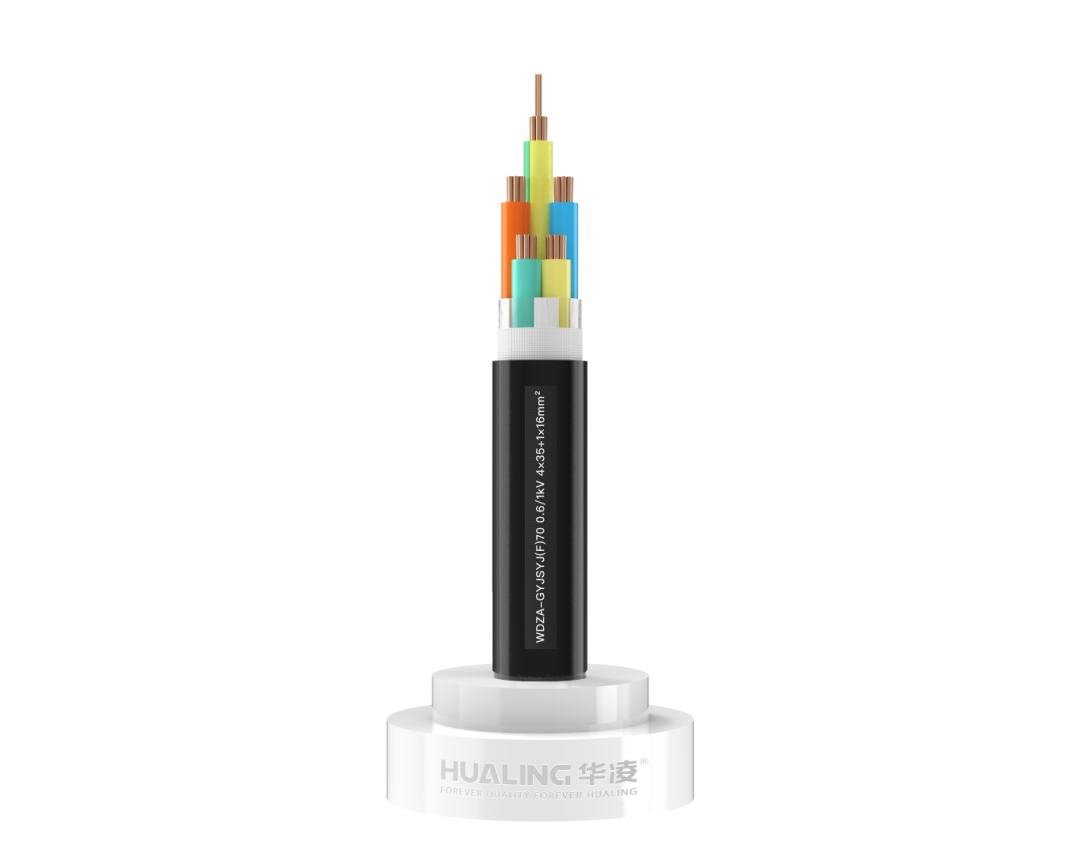

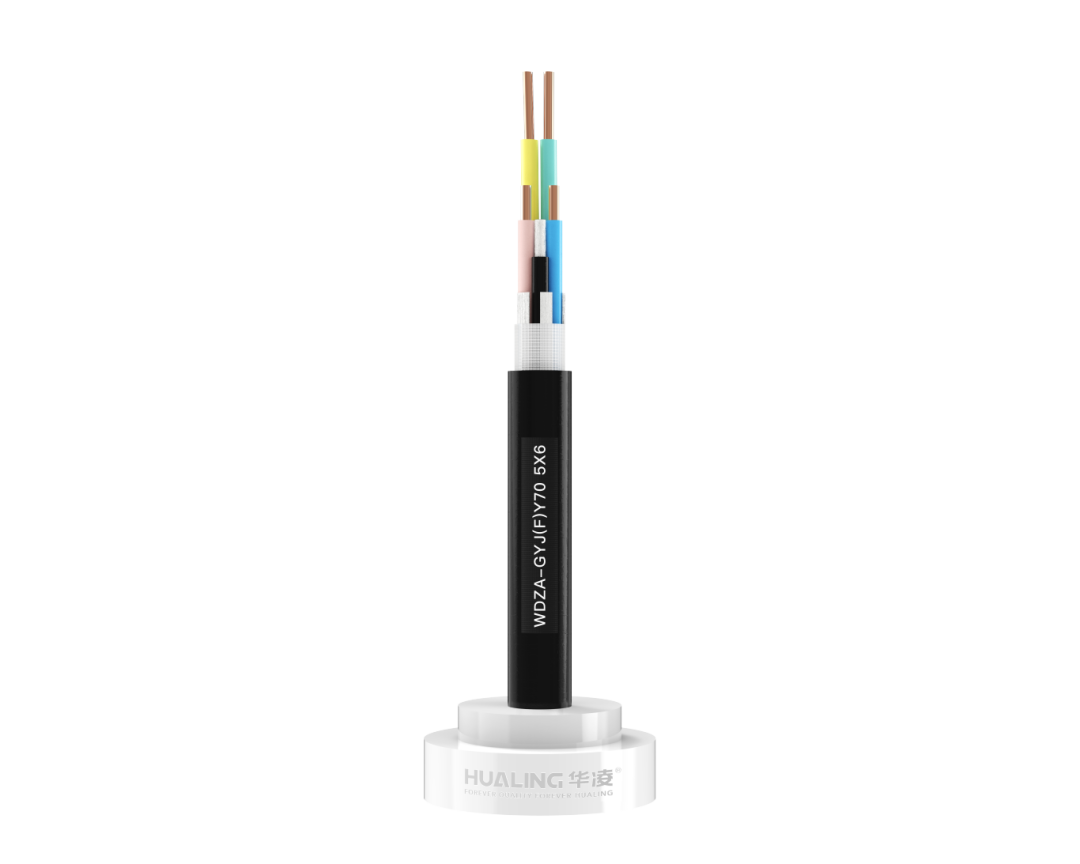

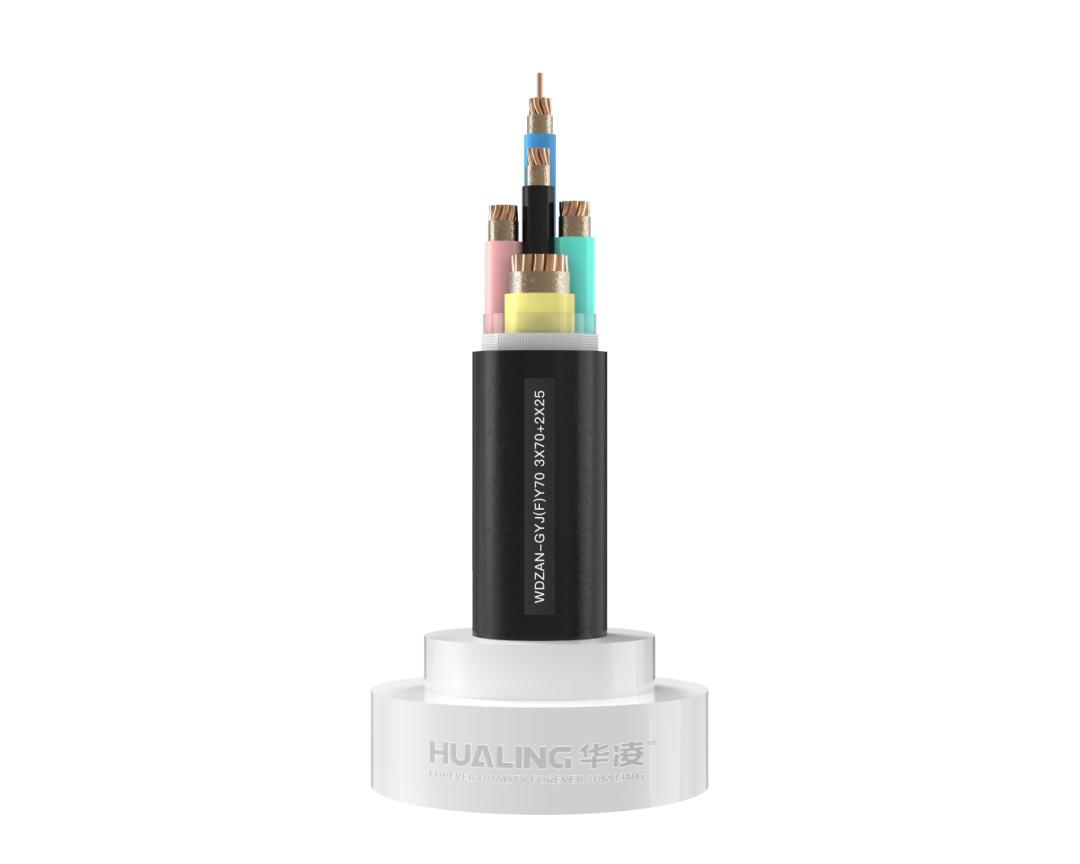

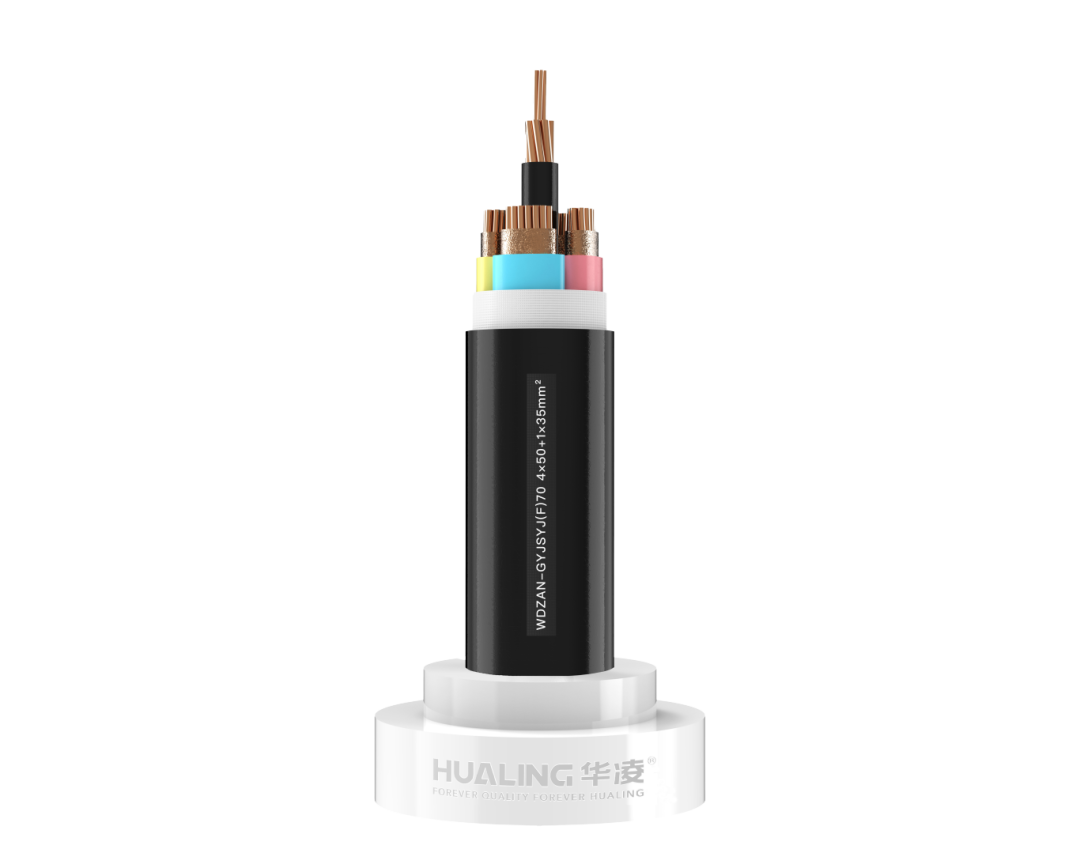

2.1.3、产品介绍：

使用寿命70年电缆产品采用核电产品设计及生产理念，结构设计为双层共挤绝缘结构，内绝缘采用高电阻无卤交联聚乙烯，可保持电缆具有优异的绝缘电气性能。外绝缘及护套材料采用辐照交联低烟无卤阻燃聚烯烃，保持绝缘线芯的优异的阻燃性能。绝缘及护套关键材料均采用电子辐照交联技术。采用电子加速器经辐照交联，利用高速电子束打破材料内部线性分子结构，形成可以承受更高的热负载和更高的机械性能的网状分子结构，显著提升材料的物理机械性能及使用寿命，经国家电线电缆监督检验中心检验，电缆在导体工作温度90℃下，鉴定寿命达70年。同时，绝缘及护套均为无卤低烟阻燃材质，电缆燃烧时发烟量小，燃烧时无有毒气体释放，具有优异的阻燃性能。其内、外绝缘材料、护套材料均为山东省科学院、白俄罗斯国家科学院、山东华凌电缆有限公司联合共同研制。

目前国内、外电缆产品大多是采用传统生产工艺，难以满足居民住房安全需求及环 保的要求，山东华凌电缆有限公司主持研发的“高性能电线电缆”项目获得山东省级技术创 新项目的支持，项目针对国内、外现有产品存在的燃烧时释放有毒气体，燃烧时产生黑色浓 烟影响视线，对人员逃离造成阻碍，安全使用寿命 30 年与建筑使用寿命 70 年不同步的问题，创造性地将“70 年使用寿命”应用于电线电缆产品，开发出具有国际领先水平的高性能电线电缆产品，该产品寿命长，低烟无卤环保性高、阻燃优异，安全性好，可靠性高，经国家电线电缆检测中心全性能检测，使用寿命长达70年以上。高性能建筑用电线电缆采用异质材料双层共挤绝缘，内层绝缘采用电性能好、耐温等级高的辐照交联聚乙烯绝缘料，保证了产品的电性能和使用环境，外层绝缘采用低烟无卤阻燃辐照交联聚烯烃绝缘料，使该产品即使在燃烧的情况下也不会释放出有毒气体，而且释放出的烟密度很小，该产品依托当今核能民用的战略，生产过程完全按照核电站用电缆工艺和技术生产，采用地纳米加速器对产品进行辐照交联，使产品的耐老化性能和稳定性更加优越，与普通电线电缆相比，电气性能更好，机械物理性能优良，有更长的使用寿命。为逃生提供了可靠保障。使用寿命与建筑物设计寿命同步，极大地提高了建筑物使用寿命，具有显著的经济社会效益。高性能电线电缆面向各种建筑工程，使用寿命 70 年，一次布线终身使用，实现电线电缆与建筑同寿命；同时适用于特殊环境下及有环保要求的各种场合。目前该项目技术产品已经在地铁、医院、学校、商场、写字楼、控制中心等项目工程得到应用。

2.2核电电缆产品介绍

2.2.1三代非能动核电站和缓环境1E级（核电站用1E级K3类）电力电缆

一、适用范围及适用性能：

本产品适用于额定电压0.6/1 kV核电站反应堆安全壳外配电和照明系统，能够在正常工况下运行60年以上，接受寿命期间辐射剂量仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

电缆敷设时的环境温度低于0℃时应进行预热。

电缆安装时的最小弯曲半径：单芯电缆时应不小于15D，其余芯数电缆时应不小于12D。（注：D为电缆直径）

采用辐照交联聚乙烯绝缘和辐照交联无卤低烟阻燃聚烯烃绝缘，满足耐辐射性和电绝缘性双层要求。

产品具有无卤低烟、阻燃和耐辐射特性，能够适应核电站特殊环境要求。

二、执行标准

三代非能动核电站和缓环境1E级（核电站用1E级K3类）电力电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW50-Z0-001 Rev.0《1E 级低压电力和控制电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

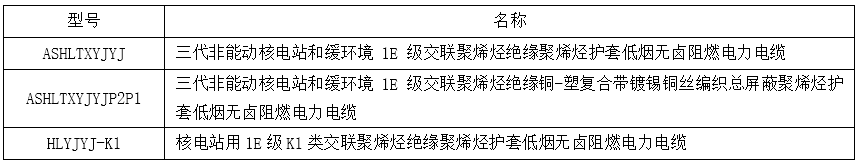

三、型号及名称

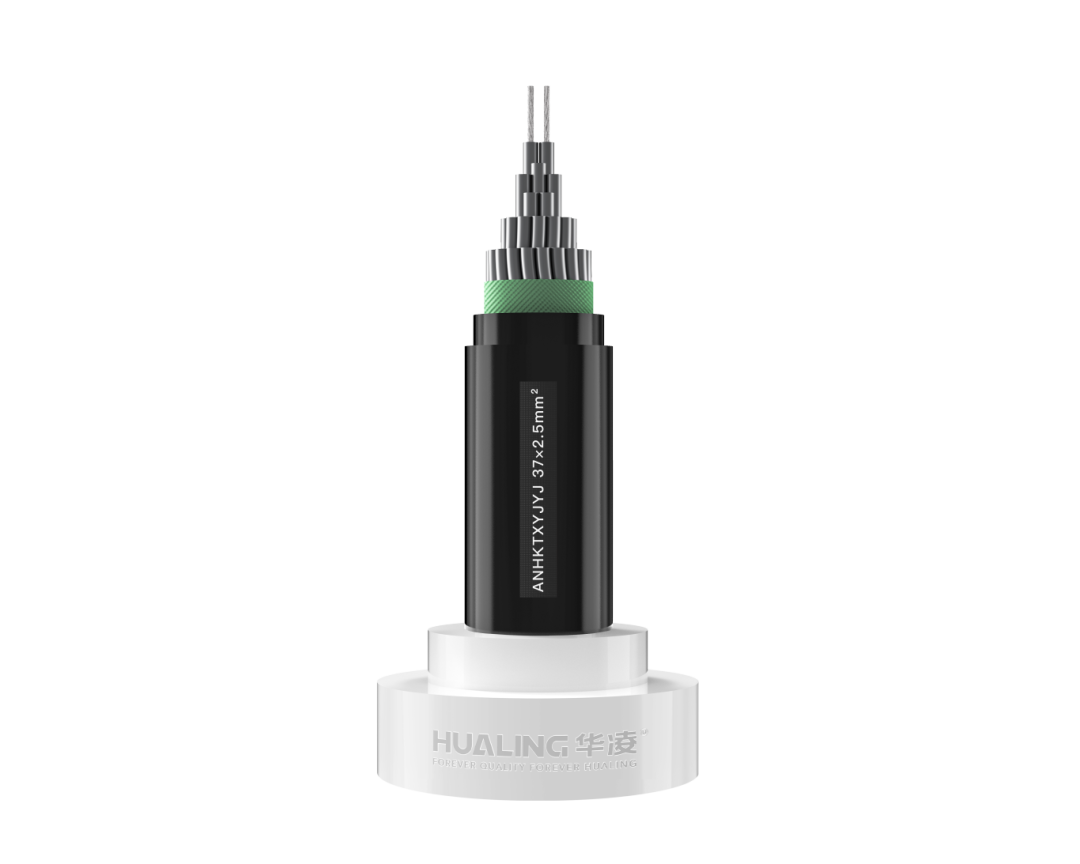

2.2.2 三代非能动核电站和缓环境1E级（核电站用1E级K3类）控制电缆

一、适用范围及适用性能：

本产品适用于额定电压0.6/1 kV核电站反应堆安全壳外控制系统网络中的控制和信号连接系统，能够在正常工况下运行60年以上，接受寿命期间辐射剂量仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

电缆敷设时的环境温度低于0℃时应进行预热。

电缆安装时的最小弯曲半径不小于电缆外径的8倍。

采用辐照交联聚乙烯绝缘和辐照交联无卤低烟阻燃聚烯烃绝缘，满足耐辐射性和电绝缘性双层要求。

产品具有无卤低烟、阻燃和耐辐射特性，能够适应核电站特殊环境要求。

二、执行标准

三代非能动核电站和缓环境1E级（核电站用1E级K3类）控制电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW50-Z0-001 Rev.0《1E 级低压电力和控制电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

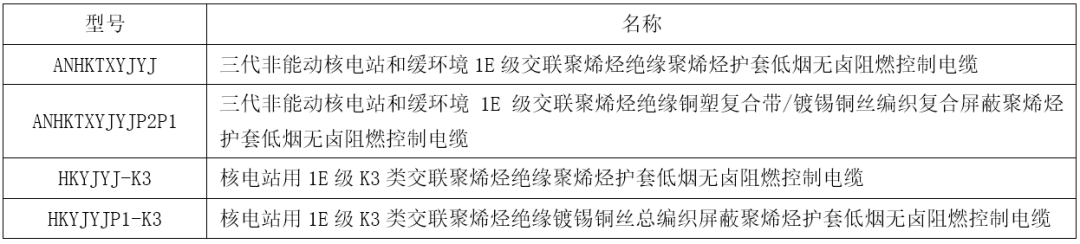

三、型号及名称

2.2.3 三代非能动核电站和缓环境1E级（核电站用1E级K3类）仪表（计算机）电缆

一、适用范围及适用性能

本产品适用于额定电压300/500 V核电站反应堆安全壳外计算机系统的网络连接与信号传输设备的连接，能够在正常工况下运行60年以上，接受寿命期间辐射剂量仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

电缆敷设时的环境温度低于0℃时应进行预热。

电缆安装时的最小弯曲半径不小于电缆外径的8倍。

采用辐照交联聚乙烯绝缘和辐照交联无卤低烟阻燃聚烯烃绝缘，满足耐辐射性和电绝缘性双层要求。

产品具有无卤低烟、阻燃和耐辐射特性，能够适应核电站特殊环境要求。

二、执行标准

三代非能动核电站和缓环境1E级（核电站用1E级K3类）仪表（计算机）电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW21-Z0-001 Rev.0《1E 级仪表和热电偶仪表（补偿）电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

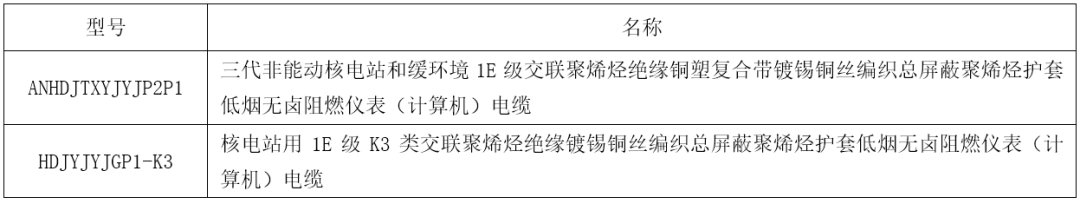

三、型号及名称

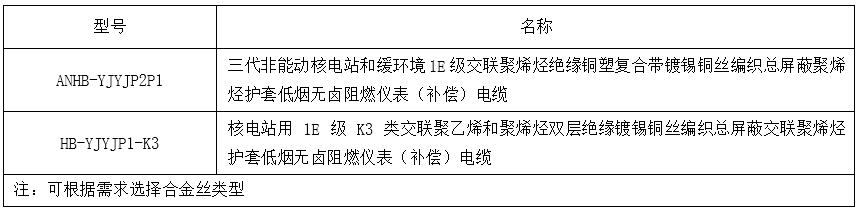

2.2.4 三代非能动核电站和缓环境1E级（核电站用1E级K3类）仪表（补偿）电缆

一、适用范围及适用性能

本产品适用于额定电压300/500 V核电站反应堆安全壳外部控制系统中热电偶与记录仪、计算机以及数据处理系统的连接，能够在正常工况下运行60年以上，接受寿命期间辐射剂量仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

电缆敷设时的环境温度低于0℃时应进行预热。

电缆安装时的最小弯曲半径不小于电缆外径的8倍。

采用辐照交联聚乙烯绝缘和辐照交联无卤低烟阻燃聚烯烃绝缘，满足耐辐射性和电绝缘性双层要求。

产品具有无卤低烟、阻燃和耐辐射特性，能够适应核电站特殊环境要求。

二、执行标准

三代非能动核电站和缓环境1E级（核电站用1E级K3类）仪表（补偿）电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW21-Z0-001 Rev.0《1E 级仪表和热电偶仪表（补偿）电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

三、型号及名称

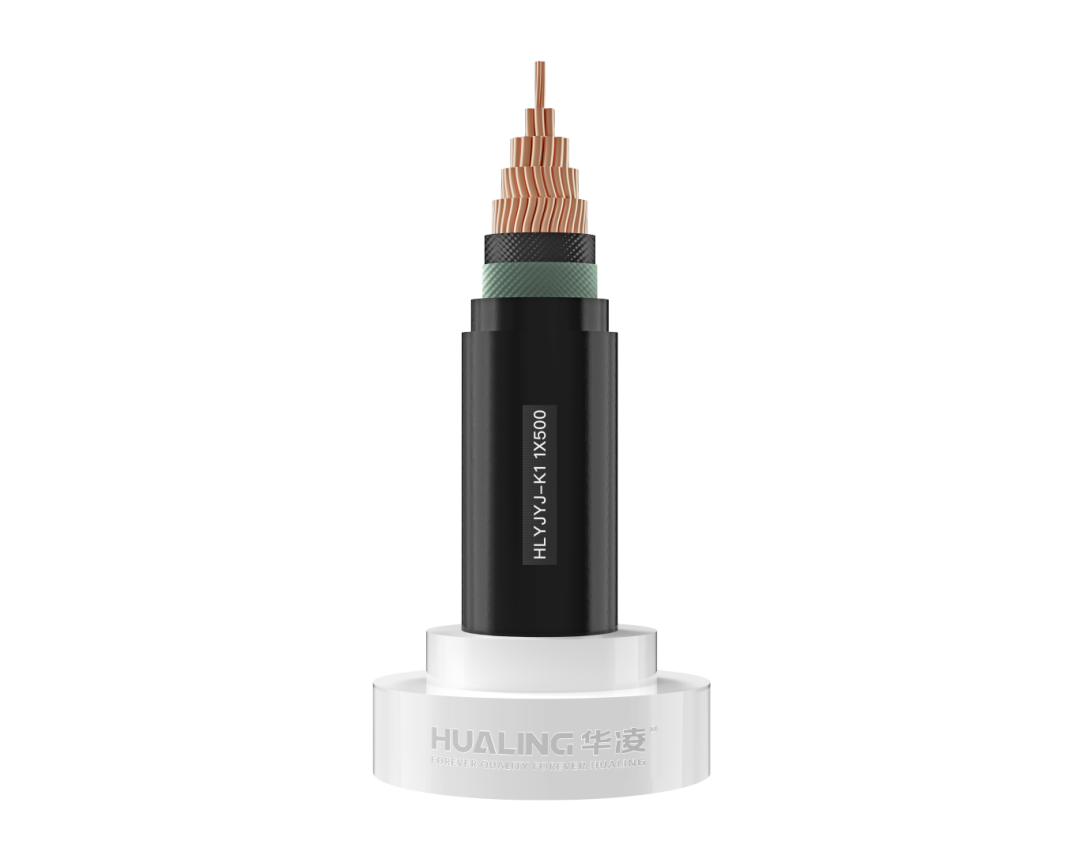

2.2.5三代非能动核电站严酷环境1E级（核电站用1E级K1类）电力电缆

一、适用范围及适用性能：

本产品适用于额定电压0.6/1 kV核电站反应堆安全壳内配电和照明系统，能够在正常工况下运行60年以上，保证在设计基准事故（DBA）后仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

电缆敷设时的环境温度低于0℃时应进行预热。

电缆安装时的最小弯曲半径：单芯电缆时应不小于15D，其余芯数电缆时应不小于12D。（注：D为电缆直径）

采用辐照交联聚乙烯绝缘和辐照交联无卤低烟阻燃聚烯烃绝缘，满足耐辐射性和电绝缘性双层要求。

产品具有无卤低烟、阻燃和耐辐射特性，能够适应核电站特殊环境要求。

二、执行标准

三代非能动核电站严酷环境1E级（核电站用1E级K3类）电力电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW50-Z0-001 Rev.0《1E 级低压电力和控制电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

三、型号及名称

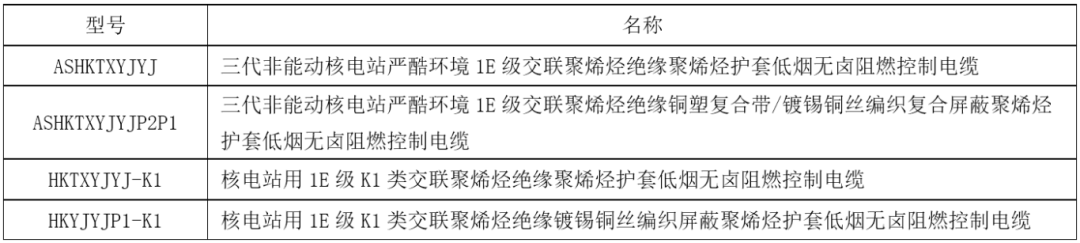

2.2.6 三代非能动核电站严酷环境1E级（核电站用1E级K1类）控制电缆

一、适用范围及适用性能：

本产品适用于额定电压0.6/1 kV核电站反应堆安全壳内控制系统网络中的控制和信号连接系统，能够在正常工况下运行60年以上，保证在设计基准事故（DBA）后仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

电缆敷设时的环境温度低于0℃时应进行预热。

电缆安装时的最小弯曲半径不小于电缆外径的8倍。

采用辐照交联聚乙烯绝缘和辐照交联无卤低烟阻燃聚烯烃绝缘，满足耐辐射性和电绝缘性双层要求。

产品具有无卤低烟、阻燃和耐辐射特性，能够适应核电站特殊环境要求。

二、执行标准

三代非能动核电站严酷环境1E级（核电站用1E级K1类）控制电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW50-Z0-001 Rev.0《1E 级低压电力和控制电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

三、型号及名称

2.2.7 三代非能动核电站严酷环境1E级（核电站用1E级K1类）仪表（计算机）电缆

一、适用范围及适用性能

本产品适用于额定电压300/500 V核电站反应堆安全壳内计算机系统的网络连接与信号传输设备的连接，能够在正常工况下运行60年以上，保证在设计基准事故（DBA）后仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

电缆敷设时的环境温度低于0℃时应进行预热。

电缆安装时的最小弯曲半径不小于电缆外径的8倍。

采用辐照交联聚乙烯绝缘和辐照交联无卤低烟阻燃聚烯烃绝缘，满足耐辐射性和电绝缘性双层要求。

产品具有无卤低烟、阻燃和耐辐射特性，能够适应核电站特殊环境要求。

二、执行标准

三代非能动核电站严酷环境1E级（核电站用1E级K1类）仪表（计算机）电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW21-Z0-001 Rev.0《1E 级仪表和热电偶仪表（补偿）电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

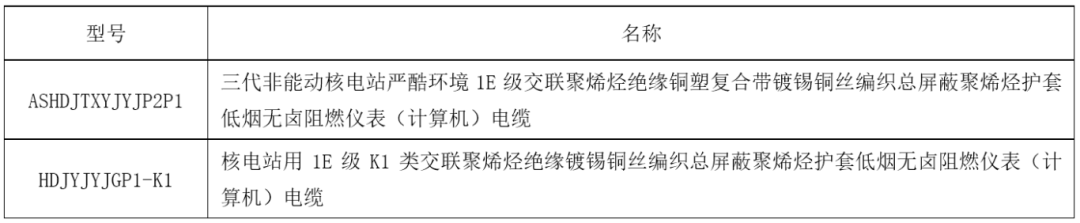

三、型号及名称

2.2.8 三代非能动核电站严酷环境1E级（核电站用1E级K1类）仪表（补偿）电缆

一、适用范围及适用性能

本产品适用于额定电压300/500 V核电站反应堆安全壳内部控制系统中热电偶与记录仪、计算机以及数据处理系统的连接，能够在正常工况下运行60年以上，保证在设计基准事故（DBA）后仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

电缆敷设时的环境温度低于0℃时应进行预热。

电缆安装时的最小弯曲半径不小于电缆外径的8倍。

采用辐照交联聚乙烯绝缘和辐照交联无卤低烟阻燃聚烯烃绝缘，满足耐辐射性和电绝缘性双层要求。

产品具有无卤低烟、阻燃和耐辐射特性，能够适应核电站特殊环境要求。

二、执行标准

三代非能动核电站严酷环境1E级（核电站用1E级K1类）仪表（补偿）电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW21-Z0-001 Rev.0

《1E 级仪表和热电偶仪表（补偿）电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

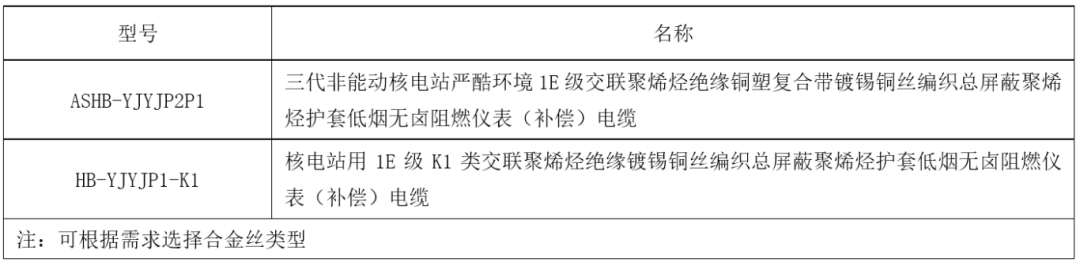

三、型号及名称

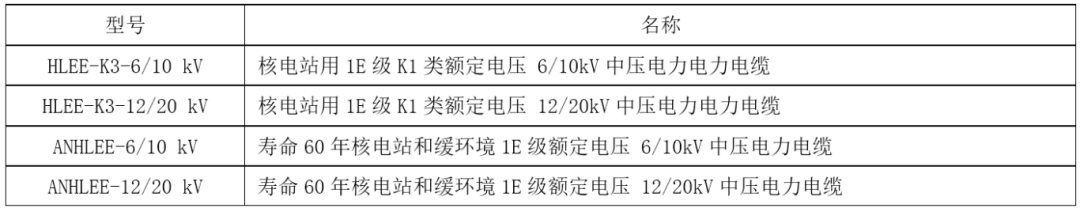

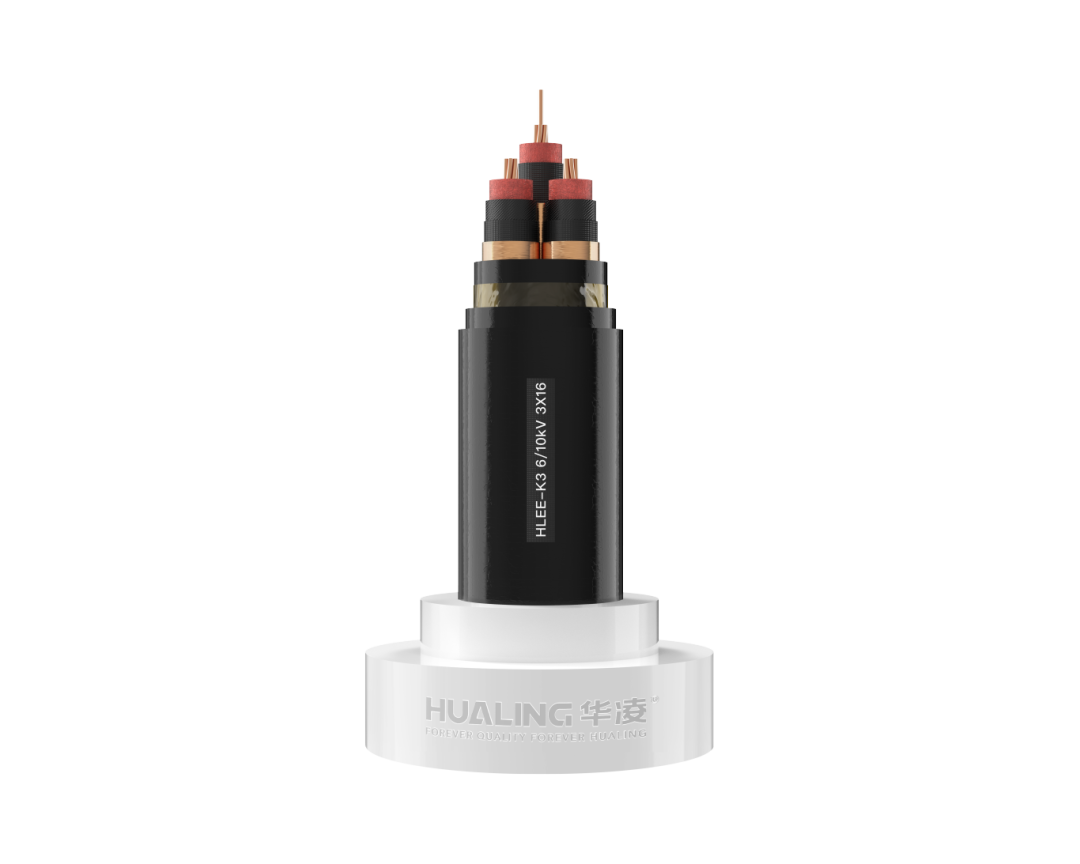

2.2.9 核电站和缓环境1E级（核电站用1E级K3类）中压电力电缆

一、适用范围及适用性能：

本产品适用于额定电压12/20kV、6/10 kV核电站反应堆安全壳外固定敷设的输配点系统，能够在正常工况下运行60年以上，接受寿命期间辐射剂量仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

二、执行标准

额定电压 12/20kV、6/10 kV 中压电力电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW40-Z0-001 Rev.0《非1E级中压电力电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

三、型号及名称

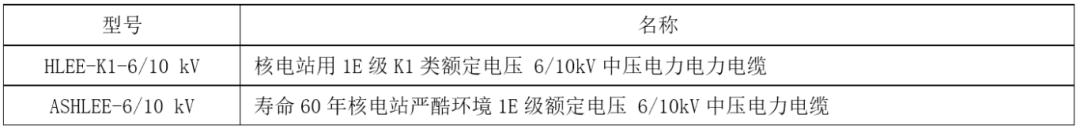

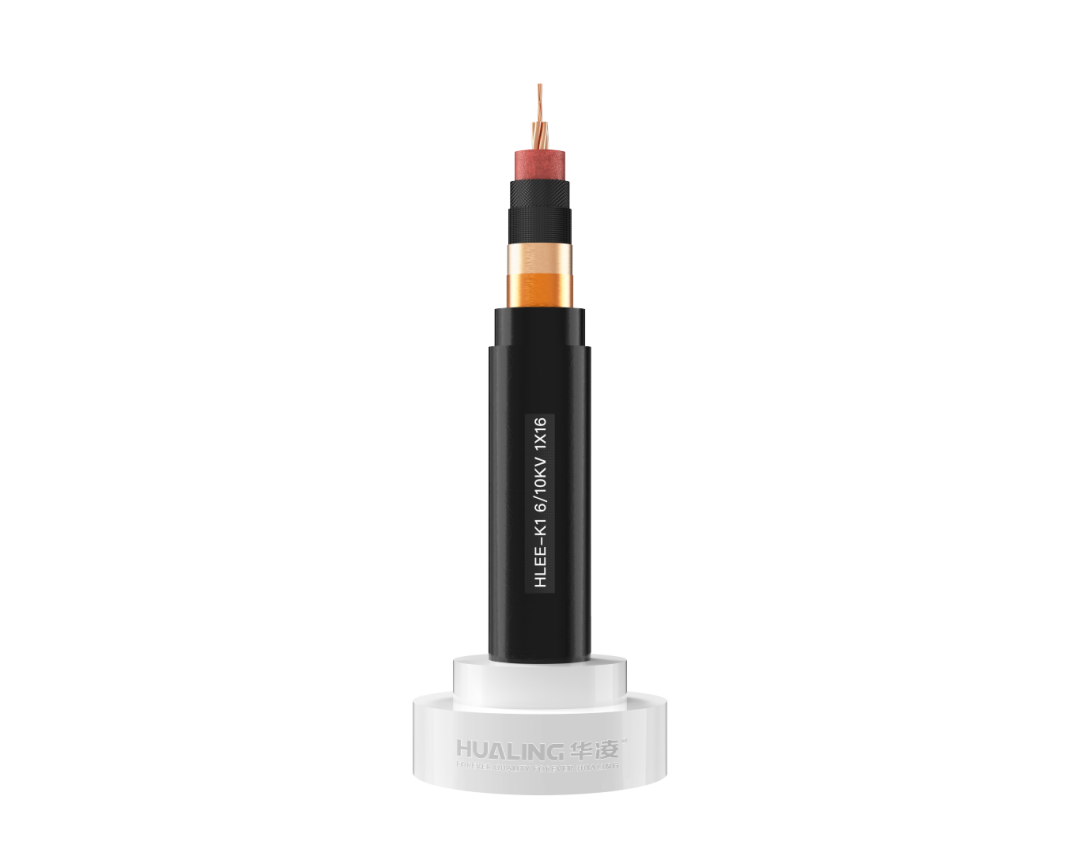

2.2.10 核电站严酷环境1E级（核电站用1E级K1类）中压电力电缆

一、适用范围及适用性能：

本产品适用于额定电压6/10 kV核电站反应堆安全壳内固定敷设的输配点系统，能够在正常工况下运行60年以上，保证在设计基准事故（DBA）后仍能够执行其功能。

电缆导体允许长期工作温度为90℃，短路时电缆导体的最高温度不超过250℃，持续时间不超过5秒。

二、执行标准

额定电压 6/10 kV 中压电力电缆，围绕我国第三代核电站建造配套的需要，结合近年来核电站事业国产化后的实际经验，采用了RCC-E《核岛电气设备设计和建造规则》、CST 74 C 068 00《核电站电缆技术规格书》、12FW077-EW40-Z0-001 Rev.0《非1E级中压电力电缆规范书》、12FW077-GX-VP-060 CFC Rev0《1E 级电缆鉴定规范书》及IEC 60502等标准。

三、型号及名称
